Паровой котел Е-1,0-0,9М (мазут и нормализованная нефть)

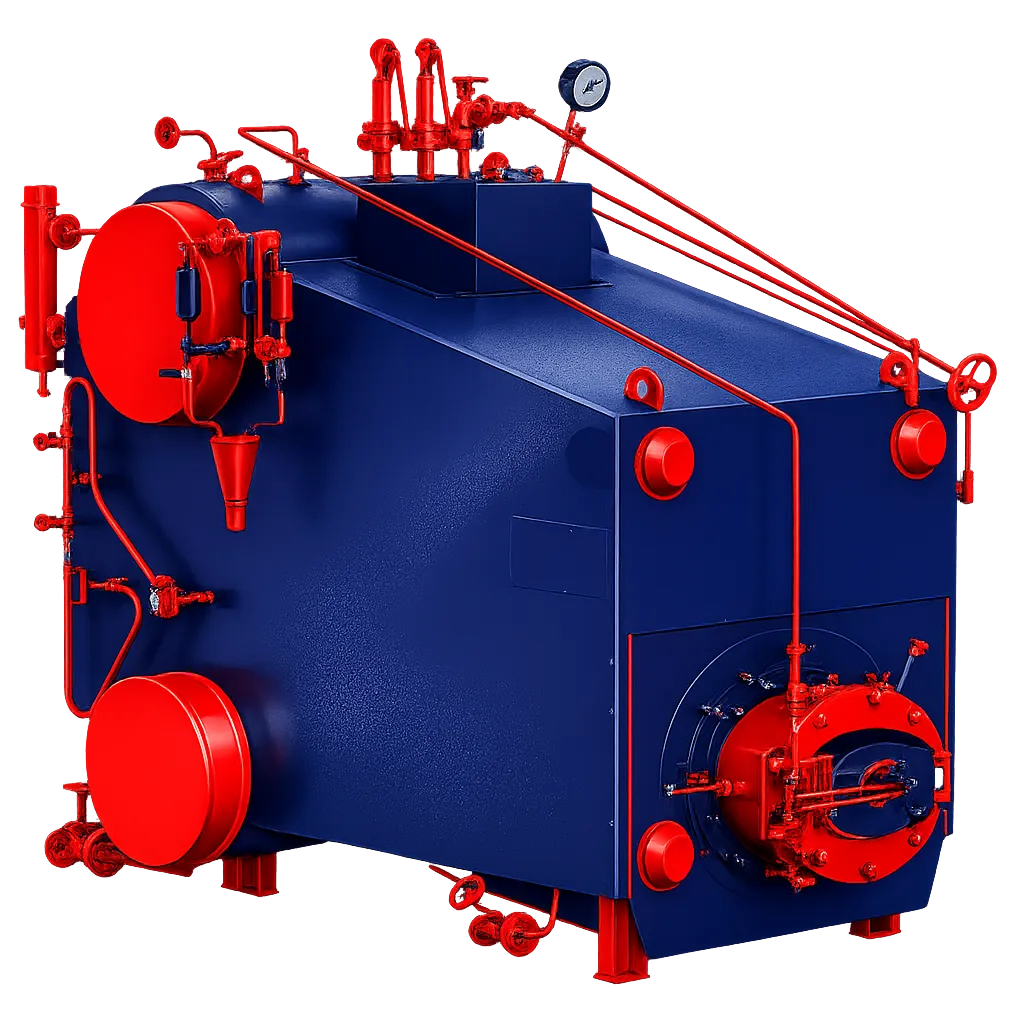

Котел е1

Двухбарабанный паровой котел Е-1,0-9М (Е-1,0-0,9М) паропроизводительностью 1 т/ч. Котел Е-1,0-9М предназначен для выработки насыщенного пара посредством сжигания жидкого и газообразного топлива для технологических нужд промышленных предприятий, в системе отопления, вентиляции и горячего водоснабжения.

700 000 ₽

* Стоимость зависит от многих факторов и постоянно меняется. Актуальную цену уточняйте в отделе по работе с клиентами.

Сертификация

Поставка с обязательными сертификатами и паспортами. Соответствие ГОСТ, ТР ТС и отраслевым требованиям.

Качество

Проверка материалов и готовых изделий на всех этапах. Контроль фактических параметров перед отгрузкой.

Индивидуально

Изготовление под рабочие параметры и присоединения. Работаем по ТЗ и чертежам заказчика.

Котел Е-1,0-0,9М — паровой водотрубный котел с естественной циркуляцией.
Основными составными частями котла Е 1,0-0,9М является блок котла (трубная система, топка, каркас с изоляцией) и вспомогательное оборудование (дымосос, вентилятор и питательный насос), которое может быть смонтировано на общей опорной раме вместе с котлом. Корпус блока котла имеет съёмную декоративную обшивку.

Верхний и нижний барабаны, размещены на одной вертикальной оси и соединены между собой пучком труб, образующих конвективную поверхность.

Котел Е-1,0-9М (Е-1,0-0,9М) поставляется одним транспортабельным блоком и оснащён всей необходимой предохранительной и запорной арматурой, контрольно-измерительными приборами.

Котел Е-1,0-9М (Е-1,0-0,9М) дополнительно комплектуется вентилятором, дымососом; питательным насосом, золоуловителем и автоматикой безопасности.

Наименование Значение
Тип котла Паровой
Вид расчетного топлива 1 – Жидкое топливо
Паропроизводительность, т/ч 1
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) 0,8(8,0)
Температура пара на выходе, °С насыщ. 170
Температура питательной воды, °С 50
Расчетный КПД (топливо №1), % 88
Расход расчетного топлива (топливо №1) , м3/ч 80
Габариты транспортабельного блока, LxBxH, мм 3000х1820х2580
Габариты компоновки, LxBxH, мм 3200х1865х2700
Масса котла без топки (транспортабельного блока котла), кг 3230
Масса котла без топки (в объеме заводской поставки), кг 3500
Вид поставки В сборе
Срок изготовления, дней 20

Варианты комплектации котла Е-1,0-9М (Е-1,0-0,9М)

Базовая комплектация котла Е-1,0-9М (Е-1,0-0,9М):
  • Блок котла в обшивке и изоляции.
Дополнительная комплектация котла Е-1,0-9М (Е-1,0-0,9М):
  • Вентилятор ВД-2,7-3000
  • Дымосос Д-3,5М (250°С)
  • Насос ЦНС-2-100
  • Паровая форсунка
Арматура и водоуказательные приборы к котлу Е-1,0-9М (Е-1,0-0,9М):
Наименование Количество
Вентиль Ду50 Ру25 15кч16П1 1
Клапан обратный Ду32 Ру25 16кч9п 1
Клапан запорный фланцевый из ковкого чугуна Ду32 Pу16 (15кч19п2) 1
Кран шаровой муфтовый Ду20 Ру16 Сталь 20 4
Фланец 32-10 3
Фланец 50-10 1
Контргайка 20 4
Прокладка 5
Прокладка 2
Крепеж в упаковке (Е-1,0-0,9 Г, Е-1,0-0,9 ГМ, Е-1,0-0,9 М) 1
ФЛАНЕЦ 2
Д 3,5-1500пр, 250 С, с карманом 1
Указатель уровня Dy10 Py25 (исполн. 1) 2
Насос ЦНСг 2/100-5 1
Клапан предохранительный Dy25 Py10 (dс=17) 2
Стрелка указателя уровня 2
Манометр МП3-У У2-1,6МПа-1,5 2
Кран трехходовой натяжной с фланцем Ду15 Pу16 (11Б38бк3) 2
Фланец 25-25 2
Прокладка 4
Прокладка 2
Прокладка 2

Предлагаем к поставке запасные части для парового котла Е-1,0-9М:

  • Барабан верхний котла Е-1,0-9М (Е-1,0-0,9М)
  • Барабан нижний котла Е-1,0-9М (Е-1,0-0,9М)
  • Поверхности нагрева / Трубная система котла Е-1,0-9М (Е-1,0-0,9М):
  • Экранные трубы Е-1,0-9М (Е-1,0-0,9М)
  • Конвективные (кипятильные) трубы / Конвективный пучок Е-1,0-9М (Е-1,0-0,9М)
